€ 12,92
€ 10,68
Downloads
Detail

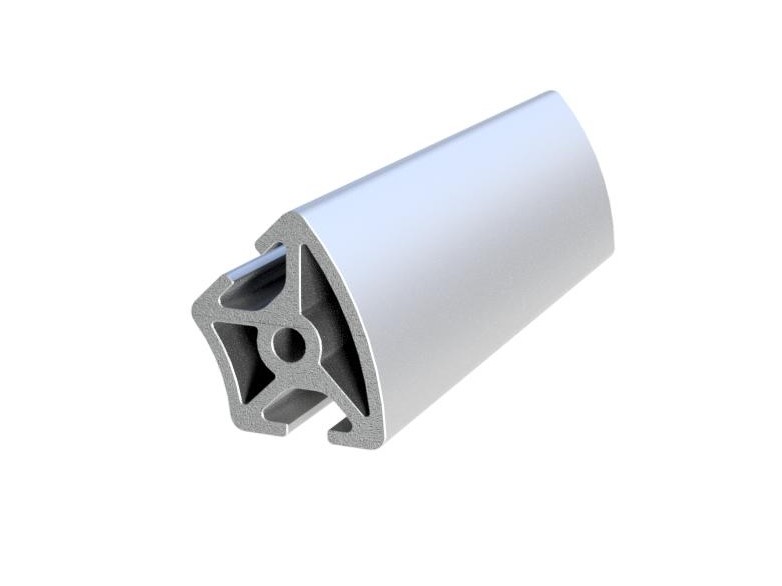

Het ISB aluminium profiel sleuf 5 R20/40-45° beschikt over twee open montagesleuven en twee zichtzijdes. Met een breedte van 5 millimeter bieden deze montagesleuven veelzijdige bevestigingsmogelijkheden. De kerngaten in het profiel zijn ontworpen voor het gemakkelijk tappen van M5 schroefdraad. Alle profielen in het ISB profiel programma worden geleverd met een geanodiseerde afwerking.
Het ISB profielsysteem is een veelzijdig bouwsysteem dat uitblinkt in het realiseren van machines, bedrijfsinrichting en automatiseringsoplossingen. Het omvat diverse aluminium profielen, hoogwaardige verbindingselementen en unieke accessoires, en het kan naadloos worden uitgewisseld met het ITEM constructieprofiel.
Bij TechniekSpecialist hebben we onze eigen zagerij, waar we de profielen op maat maken volgens uw specificaties. We zorgen ervoor dat de profielen standaard zijn afgebraamd, zodat ze gemakkelijk te hanteren zijn. Als u dat wenst, kunnen we de profielen ook voorzien van schroefdraad, boorgaten of freesbewerkingen. Onze montageservice neemt alle zorgen uit handen, inclusief engineering en montage van de aluminium constructie, indien dit door u gewenst is.
Als extra voordeel bieden wij de mogelijkheid om de CAD-file van dit product, in .stp formaat, te downloaden via deze pagina. Door op de blauwe knop te klikken, heeft u direct toegang tot dit waardevolle document.
Heeft u vragen over dit product? Neem dan direct contact met ons op via [email protected] of bel ons op +31 (0) 88 - 752 70 00. Ons team van experts staat voor u klaar om al uw vragen te beantwoorden en u te voorzien van gedegen advies.
Onderstaand vindt u de technische specificaties van dit aluminium profiel:
Let op: op maat gezaagde aluminium profielen kunnen helaas niet retour genomen worden.
Het ISB profielsysteem is een veelzijdig bouwsysteem dat uitblinkt in het realiseren van machines, bedrijfsinrichting en automatiseringsoplossingen. Het omvat diverse aluminium profielen, hoogwaardige verbindingselementen en unieke accessoires, en het kan naadloos worden uitgewisseld met het ITEM constructieprofiel.
Bij TechniekSpecialist hebben we onze eigen zagerij, waar we de profielen op maat maken volgens uw specificaties. We zorgen ervoor dat de profielen standaard zijn afgebraamd, zodat ze gemakkelijk te hanteren zijn. Als u dat wenst, kunnen we de profielen ook voorzien van schroefdraad, boorgaten of freesbewerkingen. Onze montageservice neemt alle zorgen uit handen, inclusief engineering en montage van de aluminium constructie, indien dit door u gewenst is.
Als extra voordeel bieden wij de mogelijkheid om de CAD-file van dit product, in .stp formaat, te downloaden via deze pagina. Door op de blauwe knop te klikken, heeft u direct toegang tot dit waardevolle document.
Heeft u vragen over dit product? Neem dan direct contact met ons op via [email protected] of bel ons op +31 (0) 88 - 752 70 00. Ons team van experts staat voor u klaar om al uw vragen te beantwoorden en u te voorzien van gedegen advies.
Onderstaand vindt u de technische specificaties van dit aluminium profiel:
| Oppervlakte doorsnede | 239 mm² |
| Traagheidsmoment Ix | 12.712 mm⁴ |
| Traagheidsmoment Iy | 9.879 mm⁴ |
| Weerstandsmoment Wx | 1.095 mm³ |
| Weerstandsmoment Wy | 829 mm³ |
| Gewicht per meter | 0,654 kg |
| Handelslengte | 6000 millimeter |
| Maattolerantie | DIN 12020 |
Let op: op maat gezaagde aluminium profielen kunnen helaas niet retour genomen worden.
Meer informatie
| Gewicht (kg) | 3.924000 |
|---|---|
| Fabrikant | TEC |
| Sleuf geometrie | Sleuf 5 |
| Type | 20x40 |
| Materiaal | Aluminium E6/EV1 geanodiseerd |
