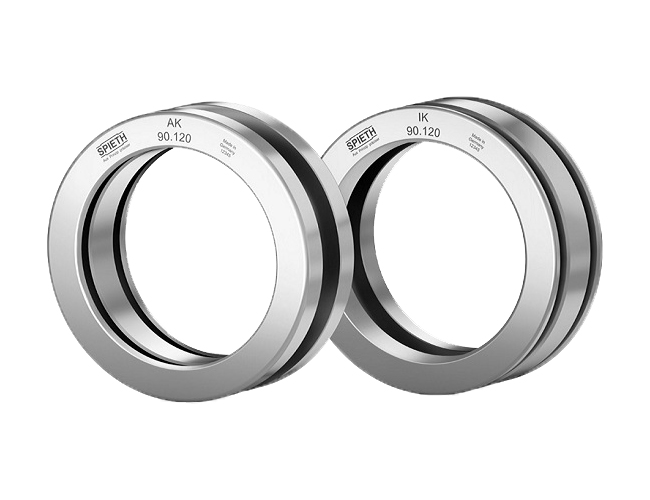

Spieth drukhuls AK-IK

Op voorraad

Artikelnummer

1011468

Vanaf

€ 70,85 € 58,55

De Spieth drukhuls AK-IK is een hoogwaardige precisie klembus die speciaal is ontwikkeld voor het realiseren van spelingsvrije as-naaf verbindingen waarbij de klemkracht extern wordt opgewekt. In tegenstelling tot standaard klembussen wordt de klemkracht bij deze uitvoering gegenereerd via externe constructieve elementen, zoals trekstangen of schroefverbindingen, waardoor maximale flexibiliteit en controle over de klemkracht ontstaat. Dit maakt de AK-IK serie bijzonder geschikt voor toepassingen waar nauwkeurige positionering, herhaalbaarheid en instelbaarheid essentieel zijn. Dankzij het doordachte ontwerp wordt de klemkracht gelijkmatig over de volledige omtrek verdeeld, wat resulteert in een hoge rondloopnauwkeurigheid, optimale centrering en een betrouwbare krachtoverdracht, zelfs onder dynamische belasting.

De Spieth drukhuls AK-IK kenmerkt zich door zijn robuuste en nauwkeurig vervaardigde constructie, waarbij alle functionele oppervlakken met uiterste precisie zijn bewerkt. Hierdoor ontstaat een stijve en duurzame verbinding met minimale slijtage aan de aangesloten componenten. De spelingsvrije werking en het zelfcentrerende effect zorgen voor een exacte coaxiale uitlijning van as en naaf, wat de prestaties en levensduur van de totale constructie ten goede komt. Bovendien is de drukhuls eenvoudig te integreren in geautomatiseerde systemen en toepassingen waar componenten regelmatig worden versteld of gewisseld. De combinatie van flexibiliteit, precisie en betrouwbaarheid maakt de Spieth drukhuls AK-IK tot een ideale oplossing voor toepassingen binnen machinebouw, automatisering en aandrijftechniek waar maximale controle over de verbinding vereist is.

Heeft u vragen over dit product? Neem direct vrijblijvend contact op via info@techniekspecialist.nl of bel ons op +31 (0) 88 - 752 70 00. Ons team van specialisten staat klaar om u te helpen bij het maken van de juiste keuze en het beantwoorden van al uw vragen.

Filter in varianten

De voorraad wordt regelmatig gecheckt. In de laatste stap voordat je je bestelling afrondt, word je geïnformeerd over de bevestigde verzenddatum.

1-3 dagen
4-20 dagen

Gegroepeerde productitems

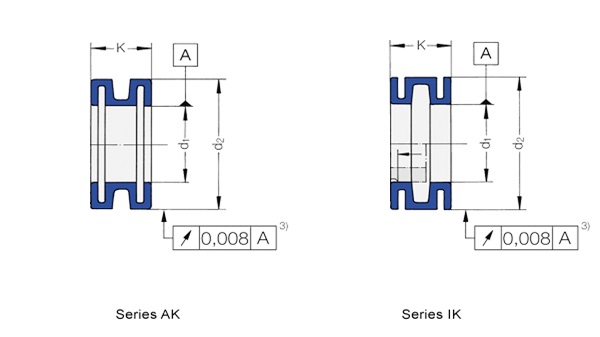

Artikelnummer	Modelnummer	Type	d1 (mm - H6)	d2 (mm - h5)	K (mm)	Klem-initiatie Fmax (N)	Klem-initiatie Cmin (mm)	Overdraagbare kracht M (Nm)	Overdraagbare kracht Fa (N)	Gewicht (kg)	Voorraad- en prijsinformatie
Spieth drukhuls AK 8.12 1011469	K-12100801	AK 8.12	8	12	12	10000	0,3	7	1750	0.003000	0 € 89,84 € 74,25
Spieth drukhuls AK 10.15 1011470	K-12101001	AK 10.15	10	15	12	11000	0,4	11	2200	0.004000	0 € 89,84 € 74,25
Spieth drukhuls AK 12.18 1011471	K-12101201	AK 12.18	12	18	12	11800	0,4	18	2950	0.010000	0 € 84,91 € 70,17
Spieth drukhuls AK 14.20 1011472	K-12101401	AK 14.20	14	20	12	13400	0,5	25	3620	0.010000	0 € 84,91 € 70,17
Spieth drukhuls AK 15.22 1011473	K-12101501	AK 15.22	15	22	12	13700	0,5	29	3840	0.010000	0 € 82,67 € 68,32
Spieth drukhuls AK 16.22 1011474	K-12101601	AK 16.22	16	22	12	14900	0,5	35	4320	0.010000	0 € 82,67 € 68,32
Spieth drukhuls AK 18.25 1011475	K-12101801	AK 18.25	18	25	12	15900	0,6	44	4930	0.010000	0 € 86,71 € 71,66
Spieth drukhuls AK 20.32 1011476	K-12102001	AK 20.32	20	32	16	20600	0,6	82	8240	0.030000	0 € 72,59 € 59,99
Spieth drukhuls AK 22.35 1011477	K-12102201	AK 22.35	22	35	16	21700	0,6	95	8680	0.030000	0 € 78,42 € 64,81
Spieth drukhuls AK 25.37 1011478	K-12102501	AK 25.37	25	37	16	24500	0,7	128	10290	0.030000	0 € 78,89 € 65,20
Spieth drukhuls AK 28.40 1011479	K-12102801	AK 28.40	28	40	16	26900	0,7	162	11570	0.040000	0 € 78,42 € 64,81
Spieth drukhuls AK 30.42 1011480	K-12103001	AK 30.42	30	42	16	28300	0,7	187	12450	0.040000	0 € 78,42 € 64,81
Spieth drukhuls AK 32.48 1011481	K-12103201	AK 32.48	32	48	21	32400	0,8	259	16200	0.080000	0 € 96,56 € 79,80
Spieth drukhuls AK 35.52 1011482	K-12103501	AK 35.52	35	52	21	34400	0,8	307	17540	0.090000	0 € 96,56 € 79,80
Spieth drukhuls AK 40.56 1011483	K-12104001	AK 40.56	40	56	21	38900	0,8	404	20230	0.100000	0 € 97,96 € 80,96
Spieth drukhuls AK 45.68 1011484	K-12104501	AK 45.68	45	68	26	44700	0,8	553	24590	0.180000	0 € 140,69 € 116,27
Spieth drukhuls AK 50.72 1011485	K-12105001	AK 50.72	50	72	26	49400	0,8	679	27170	0.210000	0 € 139,34 € 115,16
Spieth drukhuls AK 55.80 1011486	K-12105501	AK 55.80	55	80	31	59000	1	908	33040	0.250000	0 € 176,54 € 145,90
Spieth drukhuls AK 60.85 1011487	K-12106001	AK 60.85	60	85	31	63300	1	1082	36080	0.270000	0 € 182,82 € 151,09
Spieth drukhuls AK 63.88 1011488	K-12106301	AK 63.88	63	88	31	66000	1	1205	38280	0.280000	0 € 185,72 € 153,49
Spieth drukhuls AK 65.90 1011489	K-12106501	AK 65.90	65	90	31	67700	1	1298	39940	0.290000	0 € 188,19 € 155,53
Spieth drukhuls AK 70.100 1011490	K-12107001	AK 70.100	70	100	38	78800	1	1682	48070	0.460000	0 € 241,93 € 199,94
Spieth drukhuls AK 75.105 1011491	K-12107501	AK 75.105	75	105	38	83400	1	1907	50870	0.520000	0 € 255,08 € 210,81
Spieth drukhuls AK 80.110 1011492	K-12108001	AK 80.110	80	110	38	88100	1,1	2185	54620	0.530000	0 € 269,29 € 222,55
Spieth drukhuls AK 85.115 1011493	K-12108501	AK 85.115	85	115	38	92700	1,1	2442	57470	0.580000	0 € 280,50 € 231,82
Spieth drukhuls AK 90.120 1011494	K-12109001	AK 90.120	90	120	38	97200	1,1	2799	62200	0.580000	0 € 297,74 € 246,07
Spieth drukhuls AK 95.125 1011495	K-12109501	AK 95.125	95	125	38	101800	1,2	3139	66100	0.630000	0 € 312,93 € 258,62
Spieth drukhuls AK 100.130 1011496	K-12110001	AK 100.130	100	130	38	106500	1,3	3460	69200	0.650000	0 € 328,43 € 271,43
Spieth drukhuls AK 110.140 1011497	K-12111001	AK 110.140	110	140	38	115700	1,4	4136	75200	0.710000	0 € 364,72 € 301,42
Spieth drukhuls AK 120.150 1011498	K-12112001	AK 120.150	120	150	38	125000	1,4	4950	82500	0.770000	0 € 401,48 € 331,80
Spieth drukhuls AK 125.155 1011499	K-12112501	AK 125.155	125	155	38	129600	1,4	5343	85500	0.790000	0 € 420,51 € 347,53
Spieth drukhuls AK 130.160 1011500	K-12113001	AK 130.160	130	160	38	134300	1,5	5759	88600	0.820000	0 € 440,00 € 363,64
Spieth drukhuls AK 140.170 1011501	K-12114001	AK 140.170	140	170	38	143500	1,5	6727	96100	0.870000	0 € 487,71 € 403,07
Spieth drukhuls AK 150.180 1011502	K-12115001	AK 150.180	150	180	38	152800	1,5	7672	102300	0.920000	1 € 540,40 € 446,61
Spieth drukhuls IK 8.12 1011504	K-12200801	IK 8.12	8	12	12	10000	0,3	7	1750	0.003000	0 € 89,84 € 74,25
Spieth drukhuls IK 10.15 1011505	K-12201001	IK 10.15	10	15	12	11000	0,4	11	2200	0.010000	0 € 88,09 € 72,80
Spieth drukhuls IK 12.18 1011506	K-12201201	IK 12.18	12	18	12	11800	0,4	18	2950	0.010000	0 € 83,61 € 69,10
Spieth drukhuls IK 14.20 1011507	K-12201401	IK 14.20	14	20	12	13400	0,5	25	3620	0.010000	0 € 83,61 € 69,10
Spieth drukhuls IK 15.22 1011508	K-12201501	IK 15.22	15	22	12	13700	0,5	29	3840	0.010000	2 € 82,34 € 68,05
Spieth drukhuls IK 16.22 1011509	K-12201601	IK 16.22	16	22	12	14900	0,5	35	4320	0.010000	0 € 82,67 € 68,32
Spieth drukhuls IK 18.25 1011510	K-12201801	IK 18.25	18	25	12	15900	0,6	44	4930	0.010000	0 € 86,71 € 71,66
Spieth drukhuls IK 20.32 1011511	K-12202001	IK 20.32	20	32	16	20600	0,6	82	8240	0.030000	0 € 70,85 € 58,55
Spieth drukhuls IK 22.35 1011512	K-12202201	IK 22.35	22	35	16	21700	0,6	95	8680	0.030000	0 € 78,42 € 64,81
Spieth drukhuls IK 25.37 1011513	K-12202501	IK 25.37	25	37	16	24500	0,7	128	10290	0.040000	0 € 78,42 € 64,81
Spieth drukhuls IK 28.40 1011514	K-12202801	IK 28.40	28	40	16	26900	0,7	162	11570	0.040000	0 € 78,42 € 64,81
Spieth drukhuls IK 30.42 1011515	K-12203001	IK 30.42	30	42	16	28300	0,7	187	12450	0.040000	0 € 76,59 € 63,30
Spieth drukhuls IK 32.48 1011516	K-12203201	IK 32.48	32	48	21	32400	0,8	259	16200	0.080000	1 € 95,11 € 78,60
Spieth drukhuls IK 35.52 1011517	K-12203501	IK 35.52	35	52	21	34400	0,8	307	17540	0.090000	0 € 96,56 € 79,80
Spieth drukhuls IK 40.56 1011518	K-12204001	IK 40.56	40	56	21	38900	0,8	404	20230	0.090000	0 € 96,56 € 79,80
Spieth drukhuls IK 45.68 1011519	K-12204501	IK 45.68	45	68	26	44700	0,8	553	24590	0.210000	0 € 139,34 € 115,16
Spieth drukhuls IK 50.72 1011520	K-12205001	IK 50.72	50	72	26	49400	0,8	679	27170	0.190000	0 € 139,34 € 115,16
Spieth drukhuls IK 55.80 1011521	K-12205501	IK 55.80	55	80	31	59000	1	908	33040	0.250000	0 € 176,54 € 145,90
Spieth drukhuls IK 60.85 1011522	K-12206001	IK 60.85	60	85	31	63300	1	1082	36080	0.280000	0 € 182,82 € 151,09
Spieth drukhuls IK 63.88 1011523	K-12206301	IK 63.88	63	88	31	66000	1	1205	38280	0.290000	0 € 185,72 € 153,49
Spieth drukhuls IK 65.90 1011524	K-12206501	IK 65.90	65	90	31	67700	1	1298	39940	0.300000	0 € 188,19 € 155,53
Spieth drukhuls IK 70.100 1011525	K-12207001	IK 70.100	70	100	38	78800	1	1682	48070	0.480000	0 € 240,17 € 198,49
Spieth drukhuls IK 75.105 1011526	K-12207501	IK 75.105	75	105	38	83400	1	1907	50870	0.510000	0 € 251,37 € 207,74
Spieth drukhuls IK 80.110 1011527	K-12208001	IK 80.110	80	110	38	88100	1,1	2185	54620	0.540000	0 € 269,29 € 222,55
Spieth drukhuls IK 85.115 1011528	K-12208501	IK 85.115	85	115	38	92700	1,1	2442	57470	0.590000	0 € 274,46 € 226,83
Spieth drukhuls IK 90.120 1011529	K-12209001	IK 90.120	90	120	38	97200	1,1	2799	62200	0.590000	0 € 297,74 € 246,07
Spieth drukhuls IK 95.125 1011530	K-12209501	IK 95.125	95	125	38	101800	1,2	3139	66100	0.630000	0 € 311,42 € 257,37
Spieth drukhuls IK 100.130 1011531	K-12210001	IK 100.130	100	130	38	106500	1,3	3460	69200	0.650000	0 € 328,43 € 271,43
Spieth drukhuls IK 110.140 1011532	K-12211001	IK 110.140	110	140	38	115700	1,4	4136	75200	0.700000	0 € 364,72 € 301,42
Spieth drukhuls IK 120.150 1011533	K-12212001	IK 120.150	120	150	38	125000	1,4	4950	82500	0.750000	0 € 401,48 € 331,80
Spieth drukhuls IK 125.155 1011534	K-12212501	IK 125.155	125	155	38	129600	1,4	5343	85500	0.770000	0 € 420,51 € 347,53
Spieth drukhuls IK 130.160 1011535	K-12213001	IK 130.160	130	160	38	134300	1,5	5759	88600	0.820000	0 € 440,00 € 363,64
Spieth drukhuls IK 140.170 1011536	K-12214001	IK 140.170	140	170	38	143500	1,5	6727	96100	0.890000	0 € 487,71 € 403,07
Spieth drukhuls IK 150.180 1011537	K-12215001	IK 150.180	150	180	38	152800	1,5	7672	102300	0.940000	0 € 537,69 € 444,37
Artikelnummer	Modelnummer	Type	d1 (mm - H6)	d2 (mm - h5)	K (mm)	Klem-initiatie Fmax (N)	Klem-initiatie Cmin (mm)	Overdraagbare kracht M (Nm)	Overdraagbare kracht Fa (N)	Gewicht (kg)	Prijs - Bestellen
