Fiama positie indicator OP7

De Fiama positie indicator OP7 is een compacte en uiterst nauwkeurige mechanische positie-indicator met doorlopende holle as, ontwikkeld voor het direct uitlezen van lineaire of roterende verstellingen binnen industriële toepassingen. De OP7 is ontworpen als compacte opvolger van de OP6 en is daarmee perfect uitwisselbaar, terwijl de totale inbouwhoogte in combinatie met een spacer- of blokflens gelijk blijft aan die van de OP6. Dankzij de compactere bouwvorm en verbeterde interne constructie biedt de OP7 een soepele bediening en hoge afleesnauwkeurigheid, zelfs bij hogere overbrengingsverhoudingen. De geïntegreerde rubberkoppeling tussen de cijferrollen zorgt voor extra vloeiendheid en hogere bedieningssnelheden tijdens het verstellen van machineonderdelen.

De Fiama OP7 beschikt over een 5-cijferige teller met een extra gegradueerd rood cijfer voor nog nauwkeurigere aflezing. De indicator kan posities tot 99999 weergeven en is voorzien van een geïntegreerde lens die de leesbaarheid van de cijfers verder verbetert. De cijferhoogte bedraagt 7 mm, waardoor de positie ook op grotere afstand duidelijk zichtbaar blijft. De behuizing is vervaardigd uit slagvast en zelfdovend technopolymeer en beschikt over beschermingsklasse IP64. Hierdoor is de positie-indicator uitstekend bestand tegen industriële omstandigheden en geschikt voor temperaturen tot 80 °C. Daarnaast kan de uitlezing zowel frontaal als onder een hoek van 18° worden afgelezen, waardoor optimale zichtbaarheid ontstaat in verschillende montagesituaties.

TechniekSpecialist levert de Fiama positie indicator OP7 standaard in de oranje uitvoering en in alle vier de montageposities A, B, C en D. Hierdoor kan de indicator optimaal worden afgestemd op zowel horizontale als verticale assen en de gewenste kijkrichting van de gebruiker. Daarnaast zijn alle standaard spoedwaarden beschikbaar, zodat de positie-indicator exact aansluit op de verplaatsing per omwenteling van de betreffende spindel of as. De OP7 is verkrijgbaar voor zowel rechtsom als linksom oplopende telling, aangeduid als DX voor rechtsom en SX voor linksom. Hierdoor kan de indicator perfect worden afgestemd op de draairichting en toepassing van de machine.

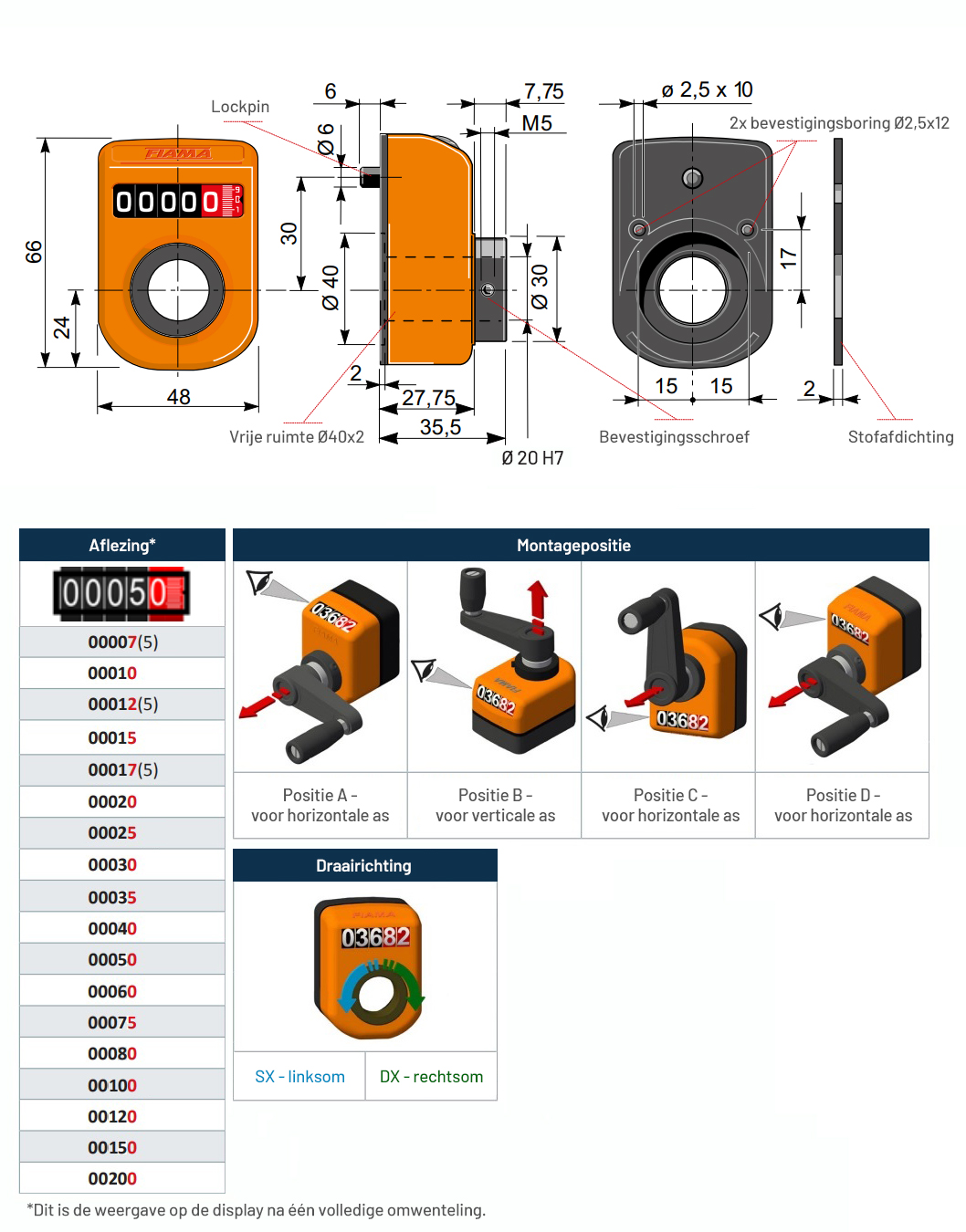

De Fiama OP7 heeft standaard een holle asboring van Ø20 H7. Voor kleinere asdiameters kunnen reduceerbussen worden toegepast. De indicator wordt direct op de as gemonteerd en vastgezet met een bevestigingsschroef, terwijl een lockpin voorkomt dat de behuizing meedraait tijdens gebruik. Hierdoor ontstaat een stabiele montage en betrouwbare positieweergave tijdens het verstellen van machineonderdelen. Afhankelijk van de gekozen uitvoering zijn de metalen delen verkrijgbaar in staal of RVS. De RVS-uitvoering is herkenbaar aan de aanduiding IN en is bijzonder geschikt voor toepassingen waar extra corrosiebestendigheid gewenst is.

Naast de standaard online configuraties zijn diverse opties op aanvraag beschikbaar. Zo kan de Fiama OP7 naast oranje RAL 2004 ook worden geleverd in zwart RAL 9005 of grijs RAL 7004. Daarnaast zijn uitvoeringen beschikbaar met twee rode cijfers voor honderdstenweergave (2RR) of vijf zwarte cijfers voor millimeterweergave (5RN). Ook inch-uitvoeringen, speciale spoedwaarden en aanvullende configuraties behoren tot de mogelijkheden. Verder zijn diverse accessoires beschikbaar, zoals flenzen, handgrepen, draaiknoppen en handwielen, waarmee de positie-indicator verder kan worden afgestemd op de toepassing of machineconstructie.

Als exclusieve distributeur van Fiama producten helpt TechniekSpecialist u graag bij het selecteren van de juiste OP7 positie indicator. Twijfelt u over de juiste montagepositie, spoed, draairichting, materiaaluitvoering of optionele configuratie? Neem direct vrijblijvend contact op via info@techniekspecialist.nl of bel ons op +31 (0) 88 - 752 70 00. Ons team van specialisten staat klaar om u te helpen bij het maken van de juiste keuze en het beantwoorden van al uw vragen.
