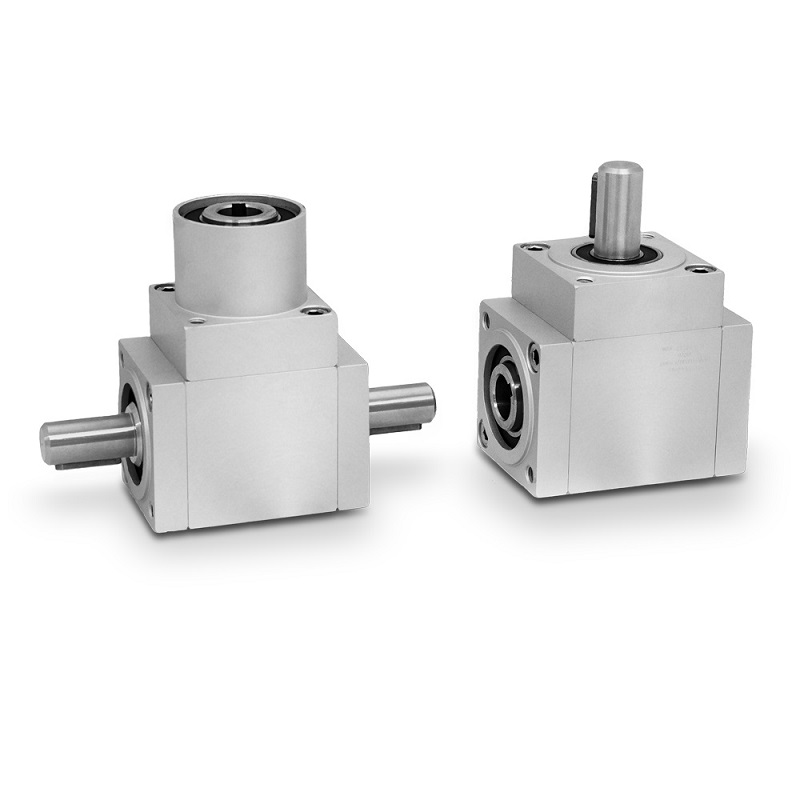

Fiama haakse overbrenging 66/8

De Fiama haakse overbrenging 66/8 is de zwaarste haakse tandwieloverbrenging binnen de standaard Fiama serie voor intermitterend gebruik. Deze robuuste serie is ontwikkeld voor het overbrengen van rotatiebewegingen onder een hoek van 90° in toepassingen waar hoge belastingen, grotere asmaten en een hoog overbrengbaar koppel vereist zijn. Dankzij de zware constructie en hoogwaardige materialen vormt de 66/8 een betrouwbare oplossing voor machinebouw, industriële installaties, transporttechniek en andere toepassingen waar een krachtige haakse bewegingsoverdracht noodzakelijk is.

De behuizing van de Fiama 66/8 is vervaardigd uit geanodiseerd aluminium en wordt standaard geleverd met corrosiebestendige RVS assen. De overbrenging beschikt over een maximaal overdraagbaar koppel van 90 Nm en is verkrijgbaar met overbrengingsverhoudingen van 1:1, 1:2 en 2:1. Hiermee kan de draaisnelheid gelijk blijven, worden verlaagd of juist worden verhoogd, afhankelijk van de toepassing. Dankzij het hoge koppel en de grote asmaten vormt de 66/8 een ideale oplossing voor zware positioneer- en aandrijftoepassingen waarbij betrouwbaarheid en duurzaamheid centraal staan.

Afhankelijk van de toepassing kan worden gekozen tussen rechte kegelwielen en spiraalkegelwielen. Rechte kegelwielen zijn geschikt voor standaard belastingen en toerentallen, terwijl spiraalkegelwielen zorgen voor een stillere loop, hogere belastbaarheid en betere prestaties bij hogere snelheden. Voor overbrengingsverhoudingen van 1:2 en 2:1 worden standaard spiraalkegelwielen toegepast. Daarnaast zijn spiraalkegelwielen ook beschikbaar voor uitvoeringen met een overbrengingsverhouding van 1:1. Hierdoor kan de overbrenging optimaal worden afgestemd op de bedrijfsomstandigheden en de gewenste prestaties.

De Fiama 66/8 is leverbaar in vier verschillende configuraties. Uitvoering A beschikt over twee assen en wordt voornamelijk toegepast voor standaard 90° overbrengingen. Uitvoering B heeft drie uitgaande assen en maakt het mogelijk meerdere componenten vanuit één aandrijving aan te sturen. Uitvoering C beschikt eveneens over drie assen, maar biedt een tegengestelde draairichting op één van de uitgangen. Uitvoering D is voorzien van drie uitgangen waarvan twee doorlopende holle assen, wat extra flexibiliteit biedt bij montage en integratie binnen bestaande machinesystemen. Dankzij deze verschillende configuraties kan de haakse overbrenging nauwkeurig worden afgestemd op de gewenste bewegingsrichting, constructie en machineopbouw.

Naast de keuze voor de uitvoering kan ook worden gekozen uit verschillende asconfiguraties. De aanduiding M staat voor een massieve as, terwijl F een holle as aanduidt. Standaard worden zowel de massieve als holle assen geleverd in Ø20 mm, waardoor deze serie geschikt is voor toepassingen waarbij hogere krachten moeten worden overgebracht. Afhankelijk van de gekozen uitvoering zijn diverse combinaties van massieve en holle assen mogelijk, zodat de overbrenging optimaal kan worden afgestemd op de gewenste aansluiting en machineconstructie. De configuratie wordt bepaald vanuit aspositie 1, waarbij de overige assen met de klok mee worden genummerd. Hierdoor ontstaat een logisch en overzichtelijk systeem waarmee iedere uitvoering exact kan worden gespecificeerd.

Voor toepassingen met specifieke eisen zijn aanvullende uitvoeringen leverbaar. Zo kan de behuizing op aanvraag worden geleverd in RVS AISI 303 voor toepassingen waar extra corrosiebestendigheid gewenst is. Daarnaast zijn smeernippels beschikbaar voor alle uitvoeringen, waardoor onderhoud en smering eenvoudig kunnen worden uitgevoerd. Dankzij de combinatie van een zeer hoog overbrengbaar koppel, grote asmaten en uitgebreide configuratiemogelijkheden wordt de Fiama 66/8 veel toegepast binnen machinebouw, transportinstallaties, verpakkingsmachines, houtbewerkingsmachines, productielijnen en industriële automatisering waar een zware en betrouwbare haakse bewegingsoverdracht vereist is.

De Fiama 66/8 is ontworpen voor toepassingen waarbij de overbrenging niet permanent wordt belast, zoals handmatige verstellingen, positioneersystemen en incidenteel bediende machinesystemen. Voor toepassingen waarbij langdurige of continue belasting optreedt, adviseert Fiama een van de continu-bedrijf uitvoeringen uit het assortiment. Hierdoor kan altijd de meest geschikte oplossing worden gekozen voor de gewenste bedrijfsomstandigheden.

Heeft u vragen over de juiste uitvoering, overbrengingsverhouding of asconfiguratie? Neem direct vrijblijvend contact op via info@techniekspecialist.nl of bel ons op +31 (0) 88 - 752 70 00. Onze specialisten helpen u graag bij het selecteren van de juiste Fiama haakse overbrenging voor uw toepassing.
