Fiama haakse overbrenging 66/5

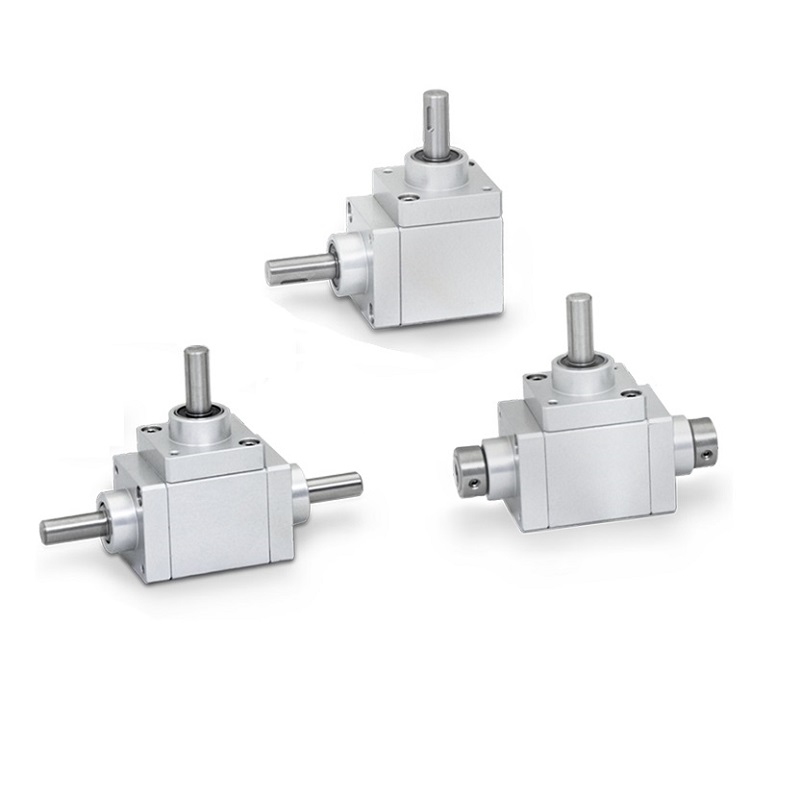

De Fiama haakse overbrenging 66/5 is een compacte en veelzijdige haakse tandwieloverbrenging voor het overbrengen van rotatiebewegingen onder een hoek van 90°. Deze serie is speciaal ontwikkeld voor intermitterend gebruik, waarbij bewegingen periodiek of handmatig worden uitgevoerd, zoals bij verstelsystemen, positie-indicatoren, handwielen en machine-instellingen. Dankzij het hogere koppel en de grotere asdiameters vormt de 66/5 een krachtigere uitvoering ten opzichte van de compacte 66/22 en 66/4 series. Hierdoor is deze serie bijzonder geschikt voor toepassingen waarbij een robuustere overbrenging gewenst is zonder direct over te stappen naar de grotere 66/6 of 66/8 modellen.

De behuizing van de Fiama 66/5 is vervaardigd uit geanodiseerd aluminium en wordt standaard geleverd met corrosiebestendige RVS assen. De overbrenging beschikt over een maximaal overdraagbaar koppel van 12 Nm en is verkrijgbaar met overbrengingsverhoudingen van 1:1, 1:2 en 2:1. Hiermee kan de draaisnelheid gelijk blijven, worden verlaagd of juist worden verhoogd, afhankelijk van de toepassing. Dankzij de compacte bouwvorm en het relatief hoge koppel vormt de 66/5 een uitstekende oplossing voor uiteenlopende positioneer- en versteltoepassingen binnen de machinebouw.

Afhankelijk van de toepassing kan worden gekozen tussen rechte kegelwielen en spiraalkegelwielen. Rechte kegelwielen zijn geschikt voor standaard belastingen en toerentallen, terwijl spiraalkegelwielen zorgen voor een stillere loop, hogere belastbaarheid en betere prestaties bij hogere snelheden. Voor overbrengingsverhoudingen van 1:2 en 2:1 worden standaard spiraalkegelwielen toegepast. Daarnaast zijn spiraalkegelwielen ook beschikbaar voor uitvoeringen met een overbrengingsverhouding van 1:1.

De Fiama 66/5 is leverbaar in vijf verschillende configuraties. Uitvoering A beschikt over twee assen en wordt voornamelijk toegepast voor standaard 90° overbrengingen. Uitvoering B heeft drie uitgaande assen en maakt het mogelijk meerdere componenten vanuit één aandrijving aan te sturen. Uitvoering C beschikt eveneens over drie assen, maar biedt een tegengestelde draairichting op één van de uitgangen. Uitvoering D is voorzien van drie uitgangen waarvan twee doorlopende holle assen, wat extra flexibiliteit biedt bij montage en integratie binnen bestaande machinesystemen. Uitvoering E beschikt over vier uitgaande assen en is ontwikkeld voor toepassingen waarbij één aandrijving naar meerdere componenten of verstelpunten moet worden verdeeld. Dankzij deze verschillende configuraties kan de haakse overbrenging nauwkeurig worden afgestemd op de gewenste bewegingsrichting, constructie en machineopbouw.

Naast de keuze voor de uitvoering kan ook worden gekozen uit verschillende asconfiguraties. De aanduiding M staat voor een massieve as, terwijl F een holle as aanduidt. Standaard worden zowel de massieve als holle assen geleverd in Ø10 mm. Voor specifieke toepassingen zijn daarnaast grotere asdiameters beschikbaar. Zo kunnen uitvoeringen A, B en C op aanvraag worden geleverd met massieve assen van Ø14 mm of holle assen van Ø12 mm en Ø14 mm. Afhankelijk van de gekozen uitvoering zijn diverse combinaties van massieve en holle assen mogelijk, zodat de overbrenging optimaal kan worden afgestemd op de gewenste aansluiting en machineconstructie. De configuratie wordt bepaald vanuit aspositie 1, waarbij de overige assen met de klok mee worden genummerd.

Voor toepassingen met specifieke eisen zijn aanvullende uitvoeringen leverbaar. Zo zijn RVS behuizingen, spiraalkegelwielen, machineflenzen (FL-M) en speciale flenzen voor Fiama positie-indicatoren (FL-OP/EP) beschikbaar. Hierdoor kan de 66/5 eenvoudig worden geïntegreerd binnen uiteenlopende machineconstructies, verstelsystemen en positioneertoepassingen. Dankzij de combinatie van compacte afmetingen, een hoger overbrengbaar koppel en uitgebreide configuratiemogelijkheden wordt deze serie veel toegepast binnen machinebouw, verpakkingsmachines, houtbewerkingsmachines, positioneersystemen en industriële automatisering.

De Fiama 66/5 is ontworpen voor toepassingen waarbij de overbrenging niet permanent wordt belast, zoals handmatige verstellingen, positie-indicatoren en incidenteel bediende machinesystemen. Voor installaties die continu worden aangedreven door een elektromotor of waarbij de overbrenging langdurig onder belasting staat, adviseert Fiama de 66/5UC-serie. Deze uitvoering is voorzien van een aangepaste interne constructie en smering voor een soepele, efficiënte en ononderbroken werking tijdens continu gebruik. Beide series zijn verkrijgbaar in vergelijkbare configuraties en overbrengingsverhoudingen, waardoor eenvoudig de juiste uitvoering voor iedere toepassing kan worden geselecteerd.

Heeft u vragen over de juiste uitvoering, overbrengingsverhouding of asconfiguratie? Neem direct vrijblijvend contact op via info@techniekspecialist.nl of bel ons op +31 (0) 88 - 752 70 00. Onze specialisten helpen u graag bij het selecteren van de juiste Fiama haakse overbrenging voor uw toepassing.
