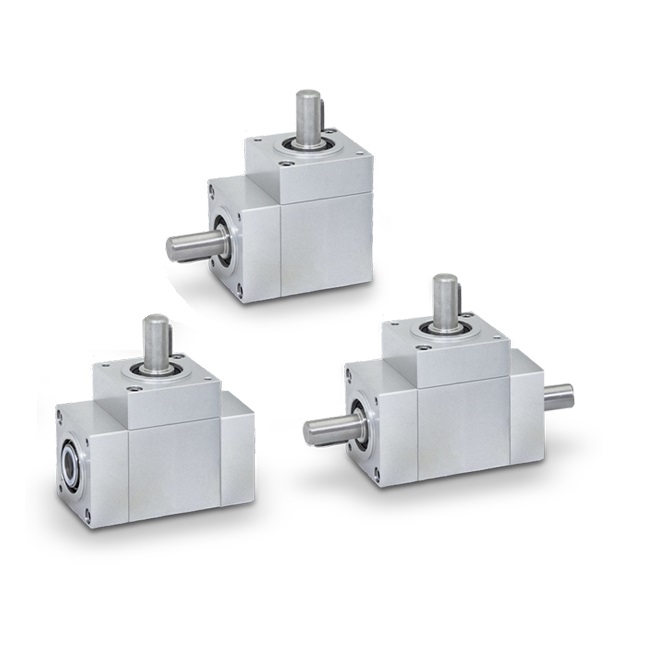

Fiama haakse overbrenging 66/4

De Fiama haakse overbrenging 66/4 is een compacte haakse tandwieloverbrenging voor het overbrengen van rotatiebewegingen onder een hoek van 90°. Deze serie is speciaal ontwikkeld voor intermitterend gebruik, waarbij bewegingen periodiek of handmatig worden uitgevoerd, zoals bij verstelsystemen, positie-indicatoren, handwielen en machine-instellingen. Voor continu gemotoriseerd gebruik levert Fiama de afzonderlijke 66/4UC-serie, die dankzij een aangepaste interne constructie en smering geschikt is voor permanente belasting en langdurige bedrijfsomstandigheden. Hierdoor vormt de 66/4 een economische en ruimtebesparende oplossing voor toepassingen waarbij een continue aandrijving niet noodzakelijk is.

De behuizing van de Fiama 66/4 is vervaardigd uit geanodiseerd aluminium en wordt standaard geleverd met corrosiebestendige RVS assen. De overbrenging beschikt over een maximaal overdraagbaar koppel van 8 Nm en is verkrijgbaar met overbrengingsverhoudingen van 1:1, 1:2 en 2:1. Hiermee kan de draaisnelheid gelijk blijven, worden verlaagd of juist worden verhoogd, afhankelijk van de toepassing. De compacte bouwvorm maakt de 66/4 bijzonder geschikt voor installaties waar beperkte inbouwruimte beschikbaar is maar toch een betrouwbare haakse bewegingsoverdracht vereist is.

Afhankelijk van de toepassing kan worden gekozen tussen rechte kegelwielen en spiraalkegelwielen. Rechte kegelwielen zijn geschikt voor standaard belastingen en toerentallen, terwijl spiraalkegelwielen zorgen voor een stillere loop, hogere belastbaarheid en betere prestaties bij hogere snelheden. Hierdoor kan de haakse overbrenging optimaal worden afgestemd op zowel eenvoudige verstelbewegingen als meer veeleisende industriële toepassingen.

De Fiama 66/4 is leverbaar in vijf verschillende configuraties. Uitvoering A beschikt over twee assen en wordt voornamelijk toegepast voor standaard 90° overbrengingen. Uitvoering B heeft drie uitgaande assen en maakt het mogelijk meerdere componenten vanuit één aandrijving aan te sturen. Uitvoering C beschikt eveneens over drie assen, maar biedt een tegengestelde draairichting op één van de uitgangen. Uitvoering D is voorzien van drie uitgangen waarvan twee doorlopende holle assen, wat extra flexibiliteit biedt bij montage en integratie binnen bestaande machinesystemen. Uitvoering E beschikt over vier uitgaande assen en is ontwikkeld voor toepassingen waarbij één aandrijving naar meerdere componenten of verstelpunten moet worden verdeeld. Dankzij deze verschillende configuraties kan de haakse overbrenging nauwkeurig worden afgestemd op de gewenste bewegingsrichting, constructie en machineopbouw.

Naast de keuze voor de uitvoering kan ook worden gekozen uit verschillende asconfiguraties. De aanduiding M staat voor een massieve as, terwijl F een holle as aanduidt. Standaard worden zowel de massieve als holle assen geleverd in Ø8 mm, waardoor de haakse overbrenging geschikt is voor een breed scala aan positioneer- en aandrijftoepassingen. Afhankelijk van de gekozen uitvoering zijn diverse combinaties van massieve en holle assen mogelijk, zodat de overbrenging optimaal kan worden afgestemd op de gewenste aansluiting en machineconstructie. Voor specifieke toepassingen zijn daarnaast grotere asdiameters beschikbaar op aanvraag. De configuratie wordt bepaald vanuit aspositie 1, waarbij de overige assen met de klok mee worden genummerd. Hierdoor ontstaat een logisch en overzichtelijk systeem waarmee iedere uitvoering exact kan worden gespecificeerd.

Voor toepassingen met specifieke eisen zijn aanvullende uitvoeringen leverbaar. Zo kunnen grotere asdiameters worden toegepast en zijn maatwerkconfiguraties op aanvraag mogelijk. Hierdoor wordt de Fiama 66/4 veel toegepast binnen machinebouw, verpakkingsmachines, houtbewerkingsmachines, positioneersystemen en industriële automatisering waar een compacte, nauwkeurige en betrouwbare haakse bewegingsoverdracht gewenst is.

De Fiama 66/4 is ontworpen voor toepassingen waarbij de overbrenging niet permanent wordt belast, zoals handmatige verstellingen, positie-indicatoren en incidenteel bediende machinesystemen. Voor installaties die continu worden aangedreven door een elektromotor of waarbij de overbrenging langdurig onder belasting staat, adviseert Fiama de 66/4UC-serie. Deze uitvoering is voorzien van een aangepaste interne constructie en smering voor een soepele, efficiënte en ononderbroken werking tijdens continu gebruik. Beide series zijn verkrijgbaar in vergelijkbare configuraties en overbrengingsverhoudingen, waardoor eenvoudig de juiste uitvoering voor iedere toepassing kan worden geselecteerd.
