De Fiama haakse overbrenging 66/22 is de meest compacte haakse tandwieloverbrenging binnen het Fiama assortiment en is speciaal ontwikkeld voor lichte positioneer- en versteltoepassingen. Dankzij de zeer compacte afmetingen en het lage gewicht is deze serie bijzonder geschikt voor toepassingen waarbij beperkte inbouwruimte beschikbaar is en een nauwkeurige 90° bewegingsoverdracht gewenst is. De 66/22 wordt veel toegepast in combinatie met positie-indicatoren, handwielen, slingers en andere handmatig bediende verstelsystemen binnen de machinebouw en industriële automatisering.
De behuizing van de Fiama 66/22 is vervaardigd uit geanodiseerd aluminium en wordt standaard geleverd met corrosiebestendige RVS assen. De overbrenging beschikt over een maximaal overdraagbaar koppel van 2 Nm en is standaard uitgevoerd met een overbrengingsverhouding van 1:1. Hierdoor blijft de draaisnelheid van de ingaande en uitgaande as gelijk, waardoor de overbrenging ideaal is voor het veranderen van de draairichting zonder invloed op de verstelling of positieweergave. Dankzij de compacte bouwvorm en het lage gewicht vormt de 66/22 een efficiënte oplossing voor lichte mechanische toepassingen waar betrouwbaarheid en precisie centraal staan.
Afhankelijk van de toepassing kan worden gekozen tussen rechte kegelwielen en spiraalkegelwielen. Rechte kegelwielen zijn geschikt voor standaard belastingen en toerentallen, terwijl spiraalkegelwielen zorgen voor een stillere loop en een soepelere krachtoverbrenging. Hierdoor kan de haakse overbrenging optimaal worden afgestemd op de gewenste toepassing en bedrijfsomstandigheden.

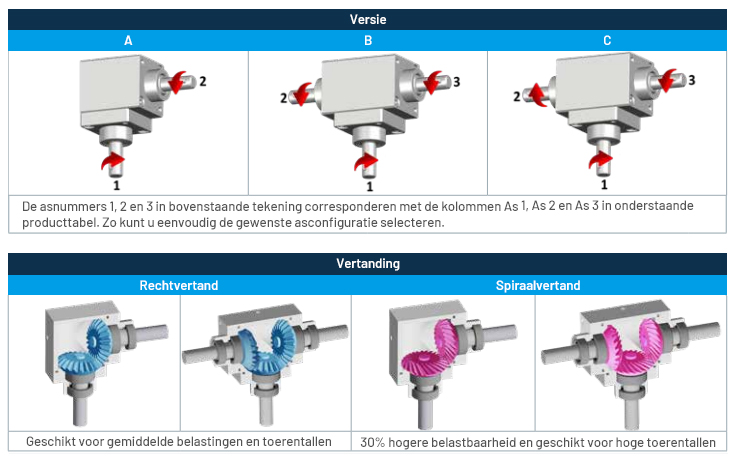

De Fiama 66/22 is leverbaar in drie verschillende configuraties. Uitvoering A beschikt over twee assen en wordt voornamelijk toegepast voor standaard 90° overbrengingen. Uitvoering B heeft drie uitgaande assen en maakt het mogelijk meerdere componenten vanuit één aandrijving aan te sturen. Uitvoering C beschikt eveneens over drie assen, maar biedt een tegengestelde draairichting op één van de uitgangen. Dankzij deze verschillende configuraties kan de haakse overbrenging nauwkeurig worden afgestemd op de gewenste bewegingsrichting en machineopbouw.
Naast de keuze voor de uitvoering kan ook worden gekozen uit verschillende asconfiguraties. De aanduiding M staat voor een massieve as, terwijl F een holle as aanduidt. Standaard worden zowel de massieve als holle assen geleverd in Ø6 mm. Voor uitvoering A zijn op aanvraag tevens holle assen in Ø8 mm en Ø10 mm beschikbaar. Afhankelijk van de gekozen uitvoering zijn diverse combinaties van massieve en holle assen mogelijk, zodat de overbrenging optimaal kan worden afgestemd op de gewenste aansluiting en constructie. De configuratie wordt bepaald vanuit aspositie 1, waarbij de overige assen met de klok mee worden genummerd. Hierdoor ontstaat een logisch en overzichtelijk systeem waarmee iedere uitvoering exact kan worden gespecificeerd.
Voor toepassingen met specifieke eisen zijn aanvullende uitvoeringen leverbaar. Zo zijn spiraalkegelwielen, smeernippels, een machineflens (FL-M) en een speciale flens voor Fiama positie-indicatoren (FL-OP/EP) beschikbaar. Hierdoor kan de 66/22 eenvoudig worden geïntegreerd binnen uiteenlopende verstelsystemen en positioneertoepassingen. Dankzij de combinatie van compacte afmetingen, lage massa en nauwkeurige bewegingsoverdracht wordt deze serie veel toegepast binnen machinebouw, meet- en positioneersystemen, verpakkingsmachines en andere lichte industriële toepassingen.
De Fiama 66/22 is specifiek ontwikkeld voor intermitterend gebruik waarbij de overbrenging periodiek of handmatig wordt belast. Hierdoor vormt deze serie een ideale oplossing voor toepassingen waarbij nauwkeurige positionering belangrijker is dan een hoog over te brengen koppel. Voor zwaardere toepassingen of hogere belastingen zijn binnen het Fiama assortiment grotere series beschikbaar, zoals de 66/4, 66/5, 66/6 en 66/8.
