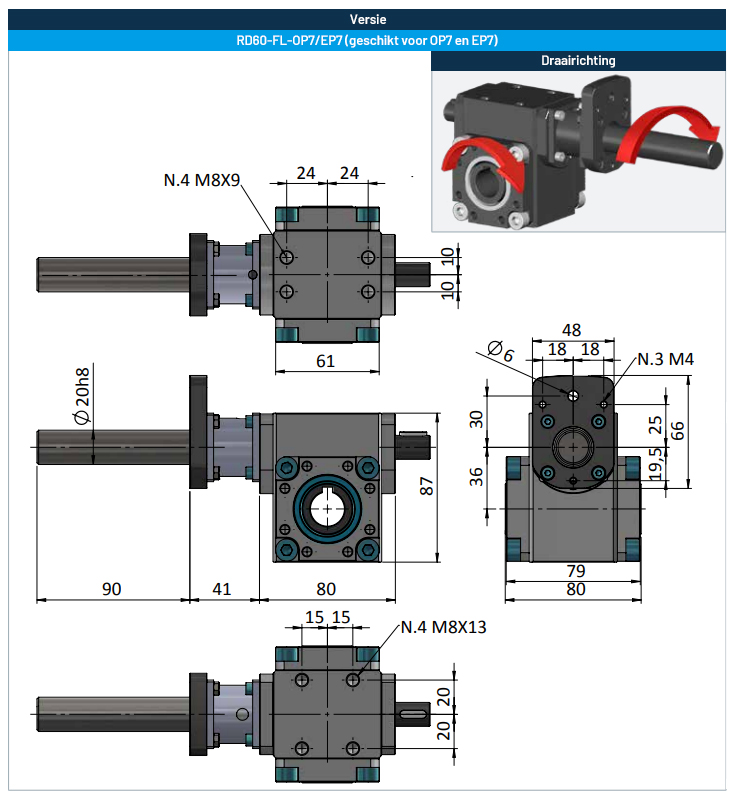

De Fiama haakse tandwielreductor RD60-FL is de krachtigste uitvoering binnen de FL-serie en is speciaal ontwikkeld voor directe combinatie met Fiama positie-indicatoren. In tegenstelling tot de standaard RD60 wordt de RD60-FL geleverd met een geïntegreerde montageflens en verlengas voor directe montage van de mechanische positie-indicator OP7 of de programmeerbare digitale positie-indicator EP7. Hierdoor ontstaat een complete oplossing voor zowel bewegingsoverdracht als nauwkeurige positieweergave binnen één compact en robuust systeem.
De behuizing van de Fiama RD60-FL is vervaardigd uit zwart geanodiseerd aluminium en wordt gecombineerd met assen en tandwielen van oppervlaktegehard PRONOX-staal. Dankzij deze hoogwaardige constructie biedt de reductor een hoge slijtvastheid, uitstekende vermoeiingssterkte en een lange levensduur onder industriële omstandigheden. De RD60-FL beschikt over een maximaal uitgaand koppel van 20 Nm en is verkrijgbaar met standaard overbrengingsverhoudingen van 1:1, 1:5, 1:12,5 en 1:25. Hierdoor kan de gewenste combinatie van toerentalverlaging en koppelverhoging nauwkeurig worden afgestemd op de toepassing.
De RD60-FL is speciaal ontwikkeld voor toepassingen waarbij een positie-indicator rechtstreeks op de tandwielreductor moet worden gemonteerd. Dankzij de geïntegreerde flensconstructie ontstaat een compacte en overzichtelijke oplossing waarbij de positie direct kan worden afgelezen zonder aanvullende meetmiddelen of sensoren. Hierdoor wordt een reproduceerbare en nauwkeurige positionering van machineonderdelen gerealiseerd, zelfs in toepassingen waar hogere krachten en belastingen optreden.

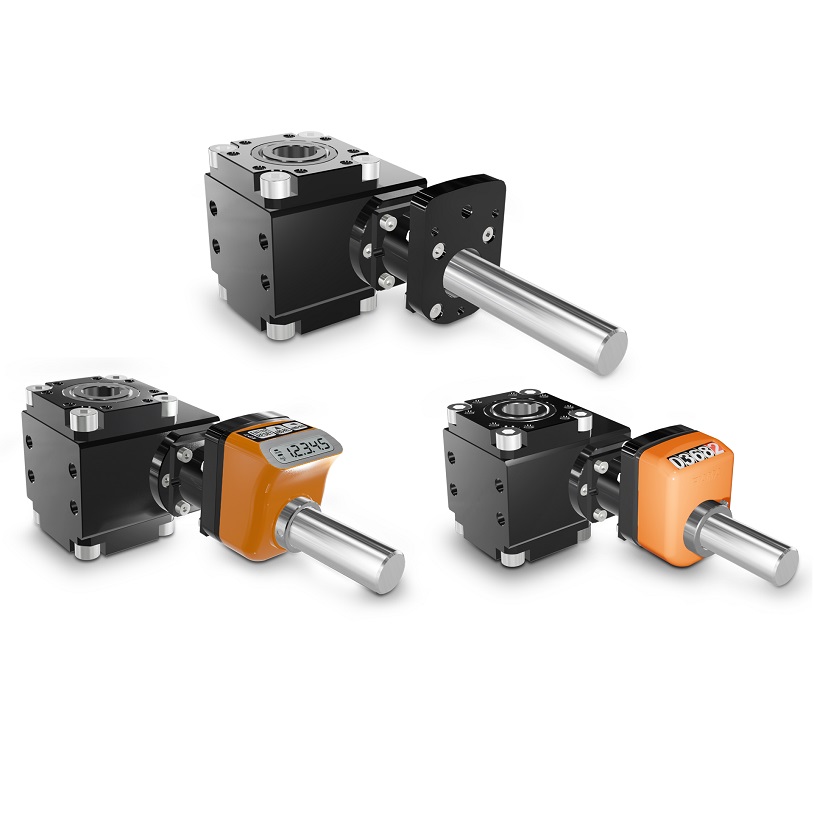

De reductor is compatibel met de mechanische positie-indicator OP7 en de programmeerbare digitale positie-indicator EP7. De positie-indicator wordt separaat besteld en kan eenvoudig op de voorgemonteerde verlengas worden gemonteerd. Hierdoor kan voor iedere toepassing worden gekozen tussen een mechanische of digitale positieweergave, afhankelijk van de gewenste functionaliteit en nauwkeurigheid.
Dankzij de robuuste constructie, het hoge uitgaande koppel en de geïntegreerde montageflens wordt de RD60-FL veel toegepast binnen machinebouw, verpakkingsmachines, transportinstallaties, automatiseringssystemen en industriële positioneertoepassingen. De combinatie van een haakse tandwielreductor en een positie-indicator maakt deze serie bijzonder geschikt voor formaatverstellingen, lineaire verstelsystemen, positioneerassen en andere toepassingen waarbij zowel kracht als nauwkeurige positieweergave vereist zijn.
Een belangrijk voordeel van de RD60-FL is de snelle en nauwkeurige montage. Dankzij de geïntegreerde flensconstructie zijn geen aanvullende steunen of bevestigingscomponenten nodig, waardoor de beschikbare inbouwruimte optimaal wordt benut. Dit maakt de RD60-FL bijzonder geschikt voor compacte machineconstructies en toepassingen waarbij een hoge constructiestijfheid gewenst is. Daarnaast is de reductor onderhoudsarm dankzij de geoptimaliseerde smering en hoogwaardige componenten.
Voor toepassingen waarbij geen positie-indicator vereist is, biedt Fiama de standaard RD60-serie zonder montageflens. Voor lichtere toepassingen zijn daarnaast de RD26-FL, RD40-FL en RD50-FL beschikbaar. Hierdoor kan voor iedere toepassing de juiste combinatie van overbrengingsverhouding, belastbaarheid en positieweergave worden geselecteerd.
