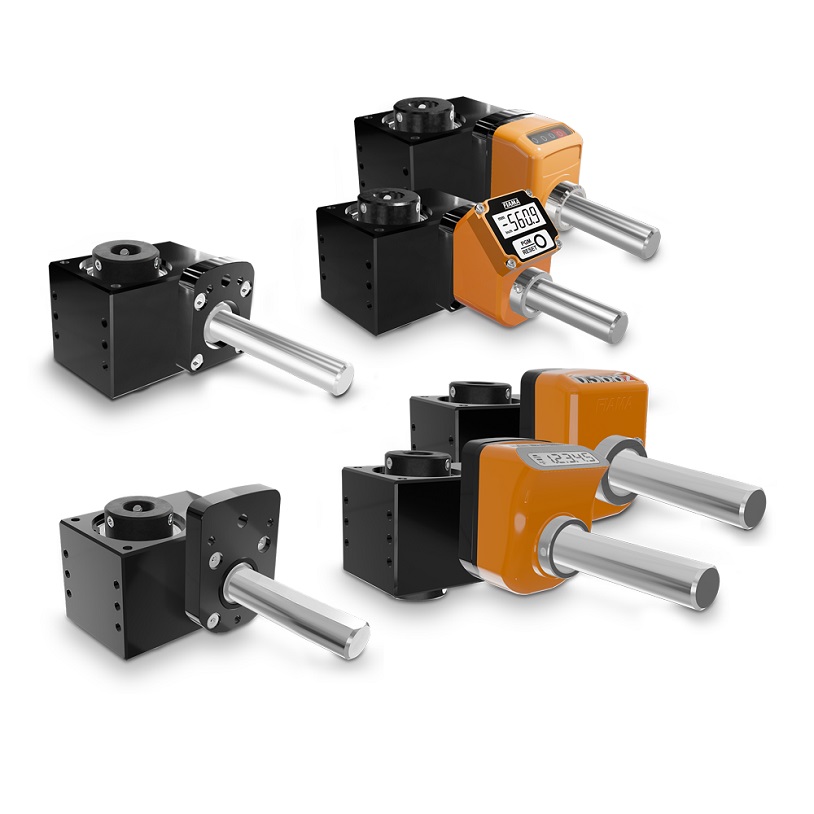

De Fiama haakse tandwielreductor RD50-FL is een krachtige haakse tandwielreductor die speciaal is ontwikkeld voor directe combinatie met Fiama positie-indicatoren. In tegenstelling tot de standaard RD50 wordt de RD50-FL geleverd met een geïntegreerde montageflens voor mechanische en digitale positie-indicatoren, waardoor een complete oplossing ontstaat voor zowel bewegingsoverdracht als nauwkeurige positieweergave. Dankzij het hogere uitgaande koppel ten opzichte van de RD40-FL en de compatibiliteit met zowel de OP3/EP3 als de nieuwere OP7/EP7 indicatoren vormt de RD50-FL een veelzijdige oplossing voor industriële positioneer- en verstelsystemen.
De behuizing van de Fiama RD50-FL is vervaardigd uit geanodiseerd aluminium en wordt gecombineerd met geharde stalen assen en tandwielen. Dankzij deze hoogwaardige constructie biedt de reductor een hoge slijtvastheid, uitstekende bedrijfszekerheid en een lange levensduur onder industriële omstandigheden. De RD50-FL beschikt over een maximaal uitgaand koppel van 10 Nm en is verkrijgbaar met standaard overbrengingsverhoudingen van 1:1, 1:2,5, 1:5, 1:7,5, 1:10, 1:15, 1:25 en 1:30. Hierdoor kan de gewenste combinatie van toerentalverlaging en koppelverhoging nauwkeurig worden afgestemd op de toepassing.
De RD50-FL is speciaal ontwikkeld voor gebruik in combinatie met Fiama positie-indicatoren. Dankzij de geïntegreerde flensconstructie kan de positie-indicator rechtstreeks op de tandwielreductor worden gemonteerd, waardoor een compacte en overzichtelijke aandrijfoplossing ontstaat. De combinatie van een haakse tandwielreductor en een positie-indicator maakt het mogelijk om de ingestelde positie direct af te lezen, zonder aanvullende meetmiddelen of sensoren. Hierdoor wordt een reproduceerbare en nauwkeurige positionering van machineonderdelen gerealiseerd.

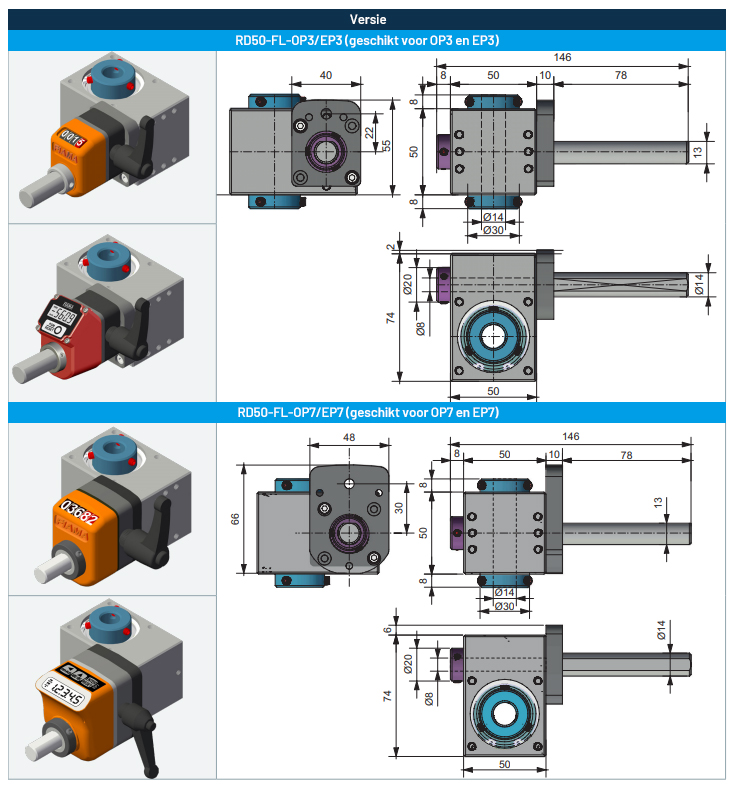

Een belangrijk voordeel van de RD50-FL is de brede compatibiliteit met Fiama positie-indicatoren. De reductor is leverbaar voor de mechanische positie-indicatoren OP3 en OP7, evenals voor de digitale positie-indicatoren EP3 en EP7. Hierdoor kan zowel bij bestaande als nieuwe machineconstructies eenvoudig een passende combinatie worden samengesteld. Dankzij de verschillende beschikbare overbrengingsverhoudingen kan bovendien een optimale balans worden gevonden tussen bedieningskracht, verplaatsingssnelheid en afleesbaarheid.
De RD50-FL wordt veel toegepast binnen machinebouw, verpakkingsmachines, houtbewerkingsmachines, transportinstallaties, formaatverstellingen en industriële automatisering waar een combinatie van nauwkeurige positieweergave en verhoogd koppel gewenst is. Dankzij de compacte bouwvorm en directe montage van de positie-indicator kan de beschikbare inbouwruimte efficiënt worden benut, terwijl tegelijkertijd een betrouwbare en nauwkeurige positionering wordt gerealiseerd.
Voor toepassingen waarbij geen positie-indicator vereist is, biedt Fiama de standaard RD50-serie zonder montageflens. Voor lichtere toepassingen zijn de RD26-FL en RD40-FL beschikbaar, terwijl voor hogere belastingen en grotere asmaten de RD60-FL-serie een passende oplossing biedt. Hierdoor kan voor iedere toepassing de juiste combinatie van overbrengingsverhouding, belastbaarheid en positieweergave worden geselecteerd.
