De Fiama haakse overbrenging 66/5UC is een robuuste haakse tandwieloverbrenging voor het overbrengen van rotatiebewegingen onder een hoek van 90°. Deze serie is speciaal ontwikkeld voor continu gebruik en is daardoor uitermate geschikt voor toepassingen waarbij de overbrenging permanent of langdurig door een elektromotor wordt aangedreven. Dankzij de aangepaste interne constructie, hoogwaardige lagering en geoptimaliseerde smering kan de 66/5UC continu belast worden zonder verlies van prestaties of betrouwbaarheid. Hierdoor vormt deze serie een ideale oplossing voor productielijnen, automatiseringssystemen, transportinstallaties en andere industriële toepassingen waar een ononderbroken werking vereist is.
De behuizing van de Fiama 66/5UC is vervaardigd uit geanodiseerd aluminium en wordt standaard geleverd met corrosiebestendige RVS assen. De overbrenging beschikt over een maximaal overdraagbaar koppel van 14 Nm en is verkrijgbaar met overbrengingsverhoudingen van 1:1, 1:2 en 2:1. Hiermee kan de draaisnelheid gelijk blijven, worden verlaagd of juist worden verhoogd, afhankelijk van de toepassing. Voor optimale bedrijfszekerheid maakt de 66/5UC gebruik van vetsmering bij toerentallen tot 200 rpm en oliebadsmering bij hogere toerentallen. Hierdoor blijft een soepele, efficiënte en duurzame werking gewaarborgd, ook bij langdurige belasting.
De Fiama 66/5UC is standaard voorzien van hoogwaardige spiraalkegelwielen. Deze vertanding zorgt voor een rustige loop, een hogere belastbaarheid en een efficiënte krachtoverbrenging bij hogere toerentallen. Hierdoor is de 66/5UC bijzonder geschikt voor continu draaiende installaties waarbij betrouwbaarheid, lage geluidsniveaus en een lange levensduur van groot belang zijn.

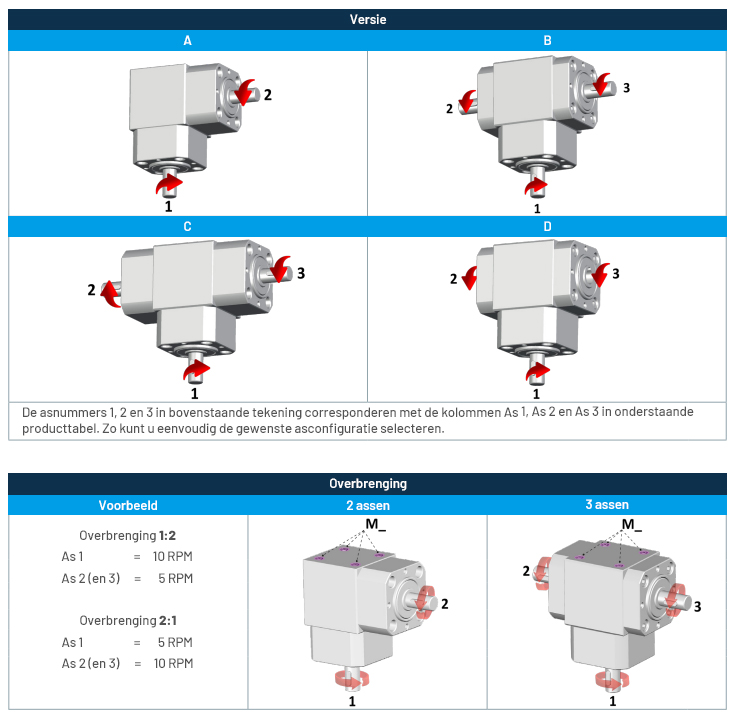

De Fiama 66/5UC is leverbaar in vier verschillende configuraties. Uitvoering A beschikt over twee assen en wordt voornamelijk toegepast voor standaard 90° overbrengingen. Uitvoering B heeft drie uitgaande assen en maakt het mogelijk meerdere componenten vanuit één aandrijving aan te sturen. Uitvoering C beschikt eveneens over drie assen, maar biedt een tegengestelde draairichting op één van de uitgangen. Uitvoering D is voorzien van drie uitgangen waarvan twee doorlopende holle assen, wat extra flexibiliteit biedt bij montage en integratie binnen bestaande machinesystemen. Dankzij deze verschillende configuraties kan de haakse overbrenging nauwkeurig worden afgestemd op de gewenste bewegingsrichting, constructie en machineopbouw.
Naast de keuze voor de uitvoering kan ook worden gekozen uit verschillende asconfiguraties. De aanduiding M staat voor een massieve as, terwijl F een holle as aanduidt. Standaard worden zowel de massieve als holle assen geleverd in Ø10 mm. Voor specifieke toepassingen zijn daarnaast grotere asdiameters tot Ø14 mm beschikbaar op aanvraag. Afhankelijk van de gekozen uitvoering zijn diverse combinaties van massieve en holle assen mogelijk, zodat de overbrenging optimaal kan worden afgestemd op de gewenste aansluiting en machineconstructie. De configuratie wordt bepaald vanuit aspositie 1, waarbij de overige assen met de klok mee worden genummerd. Hierdoor ontstaat een logisch en overzichtelijk systeem waarmee iedere uitvoering exact kan worden gespecificeerd.
Voor toepassingen met specifieke eisen zijn aanvullende uitvoeringen leverbaar. Zo kunnen grotere asdiameters worden toegepast en zijn maatwerkconfiguraties op aanvraag mogelijk. Hierdoor wordt de Fiama 66/5UC veel toegepast binnen machinebouw, verpakkingsmachines, transportinstallaties, productielijnen, positioneersystemen en industriële automatisering waar een compacte, nauwkeurige en betrouwbare haakse bewegingsoverdracht onder continue belasting gewenst is.
Waar de standaard Fiama 66/5-serie is ontwikkeld voor intermitterend gebruik en handmatige verstelsystemen, is de 66/5UC specifiek ontworpen voor continu gemotoriseerde toepassingen. Dankzij de aangepaste lagering, smering en interne constructie kan deze serie langdurig en onder constante belasting functioneren. Beide series zijn verkrijgbaar in vergelijkbare configuraties en overbrengingsverhoudingen, waardoor eenvoudig de juiste uitvoering voor iedere toepassing kan worden geselecteerd.
Heeft u vragen over de juiste uitvoering, overbrengingsverhouding of asconfiguratie? Neem direct vrijblijvend contact op via info@techniekspecialist.nl of bel ons op +31 (0) 88 - 752 70 00. Onze specialisten helpen u graag bij het selecteren van de juiste Fiama haakse overbrenging voor uw toepassing.
